市政 / 工业水处理反冲洗与自清洗过滤器搭配方案设计与应用

在市政自来水厂、污水深度处理、中水回用、工业循环冷却水、RO 膜预处理、雨水回收等水处理系统中，反冲洗过滤器（多介质 / 浅层砂反洗罐、篮式反冲洗机组）与全自动自清洗过滤器（刷式、吸吮式）是两级物理预处理核心设备。两类设备清洗机制、纳污能力、适配杂质类型、运行特性存在明显差异化优势，单一设备无法兼顾高浊冲击负荷、连续生产、精细过滤、节水运维多重需求。 采用梯度分级、前后搭配组合工艺，遵循 “粗滤前置减负、精滤后端护膜” 设计逻辑，可实现杂质分层截留、清洗周期拉长、后端膜与滤料损耗大幅降低、系统全自动无人值守运行。本文对比两类设备核心特性，梳理主流串联 / 并联搭配方案、分行业标准工艺路线、系统控制逻辑、安装运维要点与落地避坑规范。

一、反冲洗过滤器与自清洗过滤器核心特性差异（搭配设计基础）

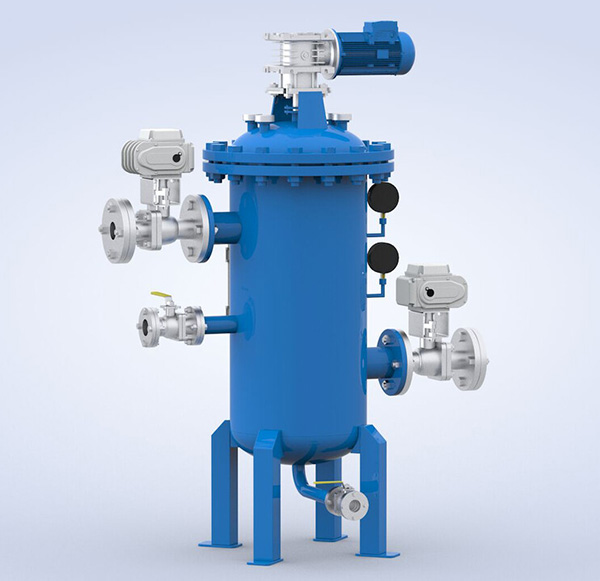

1. 全自动自清洗过滤器

• 清洗机制：电机驱动刷辊 / 负压吸嘴在线机械清污，配合反向水冲，单台清洗不中断系统供水，并联多单元可实现不间断连续过滤；

• 适配杂质：纤维、藻类、生物粘泥、细小泥沙、粘性悬浮物，耐受水质大幅波动，SS 短时峰值可达 200mg/L 以上；

• 精度区间：10～300μm，高精度型号可做到 5μm；

• 运行特点：清洗耗水量低（产水量 1%～2%），自动化程度高，压差 / 定时双触发，无需停机；内部运动部件，轻微机械磨损；

• 适用定位：前端粗保护、膜系统前置保安过滤、连续生产循环水。

2. 反冲洗过滤器（多介质砂滤、卧式篮式反洗机组）

• 清洗机制：水流反向穿透滤料 / 滤网，依靠水力剪切剥离截留杂质，单台清洗需离线停机，多罐并联切换保障供水；

• 适配杂质：粗颗粒砂石、铁锈、大粒径悬浮物、松散无机杂质，纳污容量大，抗高固含量冲击；

• 精度区间：1～100μm，砂滤可深度去除胶体、浊度；

• 运行特点：无复杂传动部件，故障率低；反洗耗水量偏高（3%～8%），需要稳定 0.25MPa 以上反冲水压；滤料需定期补充更换；

• 适用定位：中段深度降浊、稳定进水水质、大规模市政给水主过滤。

3. 搭配协同核心价值

1. 负荷分层分担：自清洗拦截大颗粒、纤维粘泥，避免划伤、堵塞反冲洗滤料，延长反洗周期 50% 以上；

2. 水质梯度优化：逐级降低进水浊度，减轻后端 RO、超滤、离子交换负荷，膜元件使用寿命提升 2～3 倍；

3. 运行模式互补：自清洗在线连续运行保障生产不中断，反冲洗大容量缓存杂质，应对雨季、废水高浊冲击；

4. 运维成本平衡：减少反冲洗频次，降低反洗水耗、风机能耗、滤料更换费用。

二、三大主流搭配工艺方案（串联为主、并联为辅）

方案一：前置自清洗过滤器 + 后端多介质反冲洗过滤器（行业通用标准方案）

工艺流程

原水 → 提升泵 → 全自动自清洗过滤器（30～100μm 粗滤）→ 多介质反冲洗过滤器（无烟煤 + 石英砂）→ 活性炭 / 保安过滤 → 深度处理单元（RO/UF）

适用场景

市政自来水厂预处理、工业园区中水回用、污水深度提标、地下水除铁锰、海水淡化预处理。

方案优势

1. 自清洗先行拦截管道铁锈、水草纤维、泥沙团块，防止粗颗粒嵌入砂滤层造成板结、偏流；

2. 砂滤器专注去除胶体、细小悬浮物，出水浊度稳定≤1NTU，大幅降低后端膜污染速率；

3. 自清洗在线清洗，砂滤罐多罐并联轮换反洗，系统可 24h 不间断供水；

4. 控制逻辑：自清洗压差 0.05MPa 自动刷洗排污；砂滤罐压差 0.08MPa 启动气水联合反冲洗。

关键参数匹配

自清洗精度选用 50～100μm，砂滤罐滤速 8～12m/h；单套处理量≥50m³/h 优先配置 2 台以上砂滤罐并联。

方案二：前端反冲洗粗滤罐 + 后端高精度吸吮式自清洗过滤器（高浊废水、雨水回收专用）

工艺流程

高浊原水 / 雨水沉淀池出水 → 浅层砂反冲洗过滤器 → 高精度自清洗过滤器（10～20μm）→ 循环水池 / 回用管网

适用场景

工地雨水收集、矿山尾矿废水、钢厂浊环水、河道地表水季节性高浊工况。

方案优势

1. 浅层砂反冲洗纳污容量极大，优先承接高浓度泥沙、悬浮固体，缓冲雨季水质剧烈波动；

2. 后端高精度自清洗做精细把关，拦截砂滤出水细小滤料碎屑、胶体颗粒，保护管道换热器、喷嘴；

3. 砂滤罐离线集中排污，大幅降低后端自清洗清洗频次，减少排污废水总量。

设计要点

浅层砂滤料厚度 0.8～1.2m，气水联合反洗；后端自清洗选用吸吮式，适配低粘度细微杂质。

方案三：双级并联组合（大流量市政供水、电厂循环水）

两套独立过滤支路并联，支路 1：自清洗 + 反冲洗；支路 2：自清洗 + 反冲洗；两路互为备用。

运行逻辑

正常工况两路均分流量；单路设备进入清洗流程时，另一路满负荷承载全部水量，完全杜绝停水风险。

适用场景

市政供水主干预处理、大型电厂循环冷却水系统、化工连续生产工艺水，不允许中断供水项目。

三、分行业标准化搭配工艺落地细则

1. 市政自来水厂（地表水水源）

工艺路线：取水沉淀池 → 自清洗过滤器（80μm）→ 多介质反冲洗砂滤罐 → 活性炭过滤 → 消毒清水池 核心要点：雨季原水浊度暴涨，自清洗持续拦截藻类、枯枝杂物，保护砂滤层不被快速堵塞；砂滤罐气水联合反洗，出水浊度稳定达标市政供水标准。

2. 工业中水回用 / 污水深度处理

工艺路线：二沉池出水 → 自清洗（50μm 刷式）→ 多介质反冲洗 → 超滤系统 核心要点：污水含大量生物粘泥、丝状菌，刷式自清洗机械刮除粘性杂质，避免砂滤层滋生生物膜；两级过滤将进水 SS 降至 5mg/L 以内，保护超滤膜不频繁化学清洗。

3. 反渗透 RO 膜预处理（电子、电镀、纯水站）

工艺路线：市政自来水 / 地下水 → 自清洗 30μm → 多介质反冲洗 → 活性炭 → 5μm 保安过滤器 → RO 机组 核心要点：两级过滤阶梯式去除颗粒、胶体，将 SDI 值稳定控制在 5 以下，大幅延长 RO 膜化学清洗周期。

4. 钢厂、电厂循环冷却水

工艺路线：冷却塔回水 → 自清洗 100μm → 浅层砂反冲洗过滤器 → 循环水池 核心要点：水中铁锈、水垢颗粒多，自清洗在线持续排污，砂滤去除细微腐蚀产物，防止换热器、冷凝器结垢堵塞。

5. 雨水回收、景观补水系统

工艺路线：收集池 → 浅层砂反冲洗粗滤 → 20μm 高精度自清洗 → 绿化 / 景观管网 核心要点：雨水泥沙、落叶杂质波动大，砂滤承担主力固液分离，后端精细过滤防止喷头堵塞。

四、搭配系统自动化协同控制要点

两类设备联动控制是整套方案稳定运行的关键，采用 PLC 集成统一控制，实现压差、定时、流量三重触发：

1. 自清洗过滤器控制逻辑设定压差 0.04～0.06MPa 或定时 4～8 小时启动清洗；清洗时排污阀打开，电机驱动刷辊 / 吸嘴扫描滤网，清洗时长 15～30s，耗水少，全程不切断主水流。

2. 反冲洗过滤器联动控制多罐并联模式，单罐压差上升至 0.07～0.09MPa 时，程序自动切换至备用罐，离线启动气水联合反冲洗；反洗废水统一排入污泥池，不回流前端原水。

3. 两级联锁保护

• 前端自清洗故障持续高压差，系统发出预警，降低后端砂滤罐进水流量；

• 砂滤罐反洗期间，前端自清洗自动延长单次清洗周期，减少杂质进入待清洗管路；

• 进水浊度在线监测，浊度超标时自动缩短两级设备清洗间隔。

1. 远程运维拓展集成 4G 物联网模块，上传压差、清洗次数、反洗水耗、进出水浊度数据，实现无人值守远程监控、故障报警。

五、系统安装与管路配套规范

1. 前后顺序不可颠倒严禁反冲洗前置、高精度自清洗后置，粗杂质直接冲击精密滤网，会造成自清洗频繁堵塞、电机过载损坏。必须遵循粗滤先分流大颗粒，精滤后置精细截留梯度原则。

2. 管路阀门配置每台过滤器设置进出口手动阀、旁路三通阀；自清洗排污管、砂滤反洗排水管单独接入污水收集池，禁止回流前端原水箱；管路加装压力表、浊度在线仪表。

3. 流量与压力匹配系统运行压力维持 0.25～0.4MPa；自清洗额定流量≥系统最大处理量 1.2 倍；砂滤罐滤速控制在 8～12m/h，避免超速导致滤料穿透。

4. 预处理辅助配套高浊度进水前端增设旋流除砂器，进一步降低两级过滤器纳污负荷；含油废水配套隔油池，防止粘性油污附着滤网、滤料。

六、搭配方案常见设计误区与整改措施

1. 误区 1：仅用单级设备，省略两级搭配短期降低设备投资，但杂质直接冲击后端膜 / 换热设备，膜清洗、滤料更换成本每年大幅增加，综合运维成本翻倍。 整改：高浊、连续生产工况必须采用两级梯度过滤搭配。

2. 误区 2：过滤精度前后倒置，高精度自清洗放在前端粗泥沙、纤维快速堵塞精密滤网，自清洗每小时频繁启动，排污耗水量激增，电机磨损加剧。 整改：前端选用 50～100μm 粗自清，后端搭配砂滤或 20μm 精自清。

3. 误区 3：单台砂滤罐无并联，清洗时系统停水生产连续性差，市政供水、工业循环水会造成全线停机损失。 整改：处理量≥30m³/h 至少配置 2 台及以上反冲洗罐并联切换。

4. 误区 4：忽略水质杂质类型盲目选型含纤维、粘泥废水选用单纯水力反冲洗砂滤，无机械自清前置，滤层滋生生物膜，出水水质持续恶化。 整改：粘性杂质工况前端强制配置刷式自清洗过滤器。

5. 误区 5：两级设备独立控制，无联锁联动前端高负荷堵塞未预警，大量杂质涌入后端砂滤，造成砂滤层板结、反洗失效。 整改：统一 PLC 联动控制，压差数据互通，分级调节清洗频次。

七、搭配方案综合经济收益分析

1. 耗材成本下降两级梯度过滤大幅降低后端膜、滤芯损耗，RO 膜清洗周期由 3 个月延长至 12 个月以上，年节省药剂、膜更换费用 30%～60%；

2. 水耗节约自清洗在线少量排污，减少砂滤罐反洗频次，整套系统反洗总耗水量降低 40% 左右；

3. 人工运维减负全自动联动清洗，无需专人定时现场手动冲洗，中小型水处理站可实现无人值守；

4. 故障停机损失减少并联搭配方案清洗不中断供水，避免生产线、市政管网停水造成的生产、民生损失。

结语

反冲洗过滤器与自清洗过滤器搭配设计，核心逻辑是梯度分级、优势互补、负荷分摊。自清洗过滤器承担前端粗杂质、粘性污物在线连续拦截，解决系统不能停机的痛点；多介质反冲洗过滤器依靠大容量滤层深度降浊，应对高浊冲击负荷。 实际工程需根据原水浊度、杂质类型、处理规模、后端工艺要求匹配串联 / 并联组合方案，统一 PLC 联动控制，规范管路安装顺序。合理两级搭配可稳定出水水质、延长后端核心设备寿命、降低水耗与人工运维成本，是市政供水、工业中水、纯水预处理、循环水系统性价比最高的预处理工艺组合。
